Двухфазные гибридные шаговые двигатели серии 42CSTH (NEMA 14)
Базовые характеристики:
- NEMA 14
- Допуск углового шага - 5%
- Максимально допустимая температура - 80°С
- Рабочая температура - -20...+50°С
- Сопротивление изоляции - 100МОм мин. 50 VDC
- Диэлектрическая прочность - 500 VAC / мин.
Описание серий:
| Модель | Шаг,град. | Длина L, мм | Напряжение, В | Сила тока, А | Сопротивление обмотки, Ом | Индуктивность обмотки, m/H | Крутящий момент, кг/см | Кол-во выводов | Инерция ротора Г/СМ2 | Момент инерции г/см | Вес, кг | Диаметр вала, мм | Цена USD, c НДС |
| 42CSTH201 | 1,8 |
34 |
12,0 |
0,16 |
75,0 |
42,0 |
1,0 |
6 |
34 |
200 |
0,2 |
5 |
запр. |
| 42CSTH202 | 1,8 |
34 |
12,0 |
0,3 |
40,0 |
22,0 |
1,3 |
6 |
34 |
200 |
0,2 |
5 |
запр. |
| 42CSTH610 | 1,8 |
40 |
6,5 |
1,2 |
6,0 |
13,0 |
3,0 |
4 |
54 |
220 |
0,24 |
5 |
запр. |
| 42CSTH613 | 1,8 |
40 |
2,4 |
1,7 |
1,5 |
2,5 |
3,5 |
4 |
54 |
220 |
0,24 |
5 |
запр. |
| 42CSTH616 | 1,8 |
40 |
4,1 |
0,5 |
8,0 |
15,0 |
2,6 |
4 |
54 |
220 |
0,24 |
5 |
запр. |
| 42CSTH718 | 1,8 |
44 |
8,9 |
0,5 |
18,0 |
23,0 |
2,9 |
6 |
50 |
250 |
0,3 |
5 |
запр. |
| 42CSTH721 | 1,8 |
44 |
10,0 |
0,25 |
40,0 |
36,0 |
2,0 |
6 |
50 |
250 |
0,3 |
5 |
запр. |
| 42CSTH801 | 1,8 |
48 |
12,0 |
0,4 |
30,0 |
28,0 |
3,8 |
6 |
68 |
280 |
0,34 |
5 |
21 |
| 42CSTH803 | 1,8 |
48 |
5,6 |
0,8 |
7,0 |
4,0 |
2,6 |
6 |
68 |
280 |
0,34 |
5 |
запр. |
Присоединительные и габаритные размеры:
Маркировка выводов:

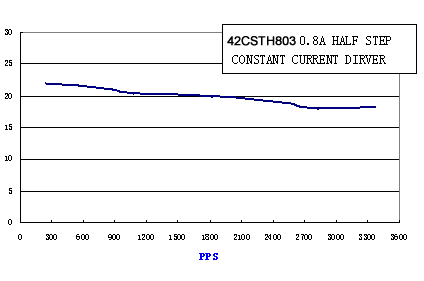

Зависимость крутящего момента от частоты:
