Секции управления IndraDrive Bosch Rexroth (Германия).

Мы можем предложить секцию управления, соответствующую Вашему случаю применения: от стандартных и до самых сложных устройств. Встроенная логика управления движением, многочисленные технологические функции, сертифицированные функции обеспечения безопасности и стандартные интерфейсы обеспечивают выполнение любых пожеланий.

  • Индивидуальные решения для любых задач: от стандартных до сложных случаев применения
  • Встроенная логика управления движением с инновационными технологическими функциями
  • Открытые интерфейсы
  • Сертифицированные функции обеспечения безопасности

Посмотреть полный каталог секций управления (4,88 Мб, язык: английский)

Скачать каталог ZIP секций управления (3,26 Мб, язык: английский)



Секции управления BASIC – масштабируемый стандарт

Секция управления серводвигателем Bosch RexrothЭти секции управления являются наиболее экономичным решением для всех стандартных вариантов применения с умеренными требованиям к качеству регулирования и гибкости интерфейсов.



В исполнении BASIC уже имеется стандартный интерфейс для датчиков электродвигателей IndraDyn. В исполнении BASIC UNIVERSAL есть свободное место для установки дополнительных компонентов.





Секции управления BASIC OPEN LOOP

BASIC OPEN LOOP - данная секция управления предназначена специально для использования с частотными преобразователями без датчика. Задание скорости вращения осуществляется через аналоговые или цифровые входы.



Сообщения о состоянии и диагностические сообщения выдаются через цифровые выходы или релейные контакты без потенциала. Для ввода в эксплуатацию рекомендуется использовать комфортную панель управления или программируемый
контроллер (ПК) с инжиниринговым инструментом IndraWorks фирмы Rexroth.



Открыть обзорный лист



Секции управления BASIC ANALOG

BASIC ANALOG - с данной секцией управления Вы можете использовать многие преимущества цифровой приводной техники с системами управления, имеющими обычный аналоговый интерфейс ±10 В. Кроме того, для Вас открывается возможность в любой момент дополнить систему управления другими коммуникационными интерфейсами путем замены секции управления с сохранением конструкции электрошкафа.



Задание скорости вращения осуществляется через аналоговый вход. Такими сигналами, как, например, "Разрешение регулятора" или "Останов привода" система управления и блок регулирования обмениваются через цифровые входы и выходы. Эмуляция датчика внутри привода осуществляет подготовку фактических значений позиции для системы управления. При этом Вы можете выбирать между простым сигналом инкрементального датчика и форматом SSI.



Интерфейс, необходимый для присоединения электродвигателей IndraDyn или дополнительных стандартных датчиков, например, Hiperface,
уже встроен в эту секцию управления.



Открыть обзорный лист



Секции управления BASIC PROFIBUS

BASIC PROFIBUS - интерфейс для связи по протоколу PROFIBUS в течение многих лет успешно используется при автоматизации производственных процессов. Через эту системную шину управляющее устройство циклически осуществляет обмен с участниками шины всеми заданными и фактическими значениями, включая сообщения о состоянии и диагностические сообщения.



Для присоединения электродвигателей IndraDyn или дополнительных стандартных датчиков, например, Hiperface, в этом исполнении уже имеется необходимый интерфейс. Ввод в эксплуатацию с помощью инжинирингового инструмента IndraWorks удобно выполнять через шину PROFIBUS. В качестве альтернативного варианта можно производить ввод привода в эксплуатацию с дополнительной комфортной панели управления или через ПК.



Открыть обзорный лист



Секции управления BASIC SERCOS

BASIC SERCOS - только с SERCOS-интерфейсом Вы можете полностью использовать все преимущества цифровой приводной техники. Отличительной чертой SERCOS-интерфейса является исключительно короткое время цикла, с которым осуществляется передача всех заданных и фактических значений между системой управления и блоками регулирования. В сочетании с точной синхронизацией всех приводов этот интерфейс обеспечивает очень высокую динамику и точность. Передача сигналов через оптоволоконные кабели гарантирует надежный обмен данными при минимальном электромонтаже.



Для присоединения электродвигателей IndraDyn или дополнительных стандартных датчиков, например, Hiperface, в этом исполнении уже имеется необходимый интерфейс. При использовании инжинирингового инструмента IndraWorks ввод в эксплуатацию удобно выполнять через сервисный канал SERCOS или через последовательный интерфейс RS232.



Открыть обзорный лист



Секции управления BASIC UNIVERSAL

BASIC UNIVERSAL (1-осевое исполнение) - независимо от того, какой вид коммуникации Вы желаете использовать, BASIC UNIVERSAL предлагает Вам широкий выбор признанных во всем мире интерфейсов. Таким образом, данное исполнение отлично подходит для множества случаев применения, в том числе и в Вашей отрасли.



Для присоединения электродвигателей IndraDyn или других стандартных датчиков, например, Hiperface, здесь уже имеется необходимый интерфейс. Кроме того, в данной секции управления имеется свободное место для присоединения дополнительного датчика, расширения аналоговых входов/выходов или для вывода сигналов эмуляции датчика.



Использование дополнительной мультимедийной карты MMC открывает Вам возможность простой передачи или дублирования параметров привода, относящихся к осям. Кроме того, Вы можете использовать эту карту и для расширения памяти для встроенной в привод функции управления движением Motion-Logic (опция программного обеспечения).



Для ввода в эксплуатацию рекомендуется использовать дополнительную комфортную панель управления или ПК с инжиниринговым инструментом IndraWorks.



Открыть обзорный лист



BASIC UNIVERSAL (2-осевое исполнение) - много приводов и ограниченное пространство для встройки – это типичные требования, которые Вы можете сверхэкономично выполнить, используя двухосевой вариант BASIC UNIVERSAL. Реализованы все функции для двух цифровых осей в одной секции управления с большой экономией места. Ваше преимущество: можно установить много приводов на небольшой площади и таким образом уменьшить объем электрошкафа.



С помощью сертифицированных функций обеспечения безопасности, соответствующих стандарту EN 954-1, категория 3, можно эффективно защитить человека и машину. Для этого разнообразные функции безопасности, например, „Безопасный останов“ или „Безопасное перемещение“ мы интегрировали непосредственно в привод. Это повышает надежность, позволяет отказаться от контролирующих устройств и
снижает до минимума затраты на монтаж.



Определяя тип интерфейса управления, Вы выбираете SERCOS-интерфейс, PROFIBUS или PROFInet IO. Для адаптации к Вашему индивидуальному случаю IndraDrive предлагает дополнительные опции для присоединения различных систем датчиков, расширения аналоговых входов/выходов или для выдачи сигналов эмуляции датчика.



При использовании двухосевой секции управления параметры привода, относящиеся к обеим осям, могут быть сохранены в памяти дополнительной мультимедийной карты ММС.



Для ввода в эксплуатацию рекомендуется использовать инжиниринговый инструмент IndraWorks или дополнительную комфортную панель управления.



Открыть обзорный лист



Секции управления ADVANCED – наивысшая степень эффективности и гибкости

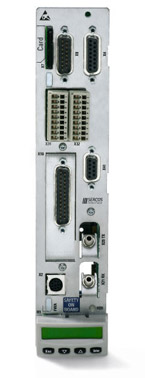

Секция управления серводвигателем Bosch Rexroth

Секции управления в исполнении ADVANCED выполняют самые высокие требования к качеству регулирования и динамике. Кроме наличия оптимальных рабочих характеристик, они поддерживают самые различные коммуникационные интерфейсы и интерфейсы датчиков. Для коммуникации с системами управления высшего уровня имеются встроенные цифровые и аналоговые входы/выходы. Их можно дополнить расширением цифровых или аналоговых входов/выходов и выходами для эмуляции датчика. По желанию заказчика эта секция управления может поставляться с сертифицированными функциями обеспечения безопасности, соответствующими стандарту EN 954-1, категория 3.



Секция управления ADVANCED является идеальной базой для встроенного в привод ПЛК с функцией IndraMotion MLD.



Используя ПК и инжиниринговый инструмент IndraWorks или дополнительную комфортную панель управления, можно выполнить ввод привода в эксплуатацию.



Открыть обзорный лист
