Полноразмерная серия линейных направляющих GL

Высокая устойчивость к нагрузкам, Простота установки и обслуживания

Профильные рельсовые направляющие повышенной грузоподъемности серий GL, SGL и SGW сконструированы таким образом, чтобы сохранять стабильность работы даже под влиянием чрезвычайно высоких нагрузок. Использование четырех рядов шариков и двухточечной схемы контакта позволяет стабилизировать неравно распределенные нагрузки в различных направлениях и обеспечивает плавное перемещение на протяжении всего срока службы.



В блоках линейного перемещения GL, SGL, SGW установлена система удержания шариков, что позволяет легко и безопасно снимать линейные подшипники с рельсов. Это упрощает процедуры монтажа направляющих и обслуживания Вашего оборудования. Надежные уплотнения, предусмотренные конструкцией, обеспечивают прекрасное удержание смазки внутри каретки на протяжении длительных периодов работы.



Линейные подшипники нового поколения GL оснащены прокладками между шариками, что препятствует их соударению в процессе работы, и оптимизированной системой подачи смазки с использованием подкладки из волокнистого материала. Результатом такой модификации конструкции линейных подшипников GL стали низкий шум работы, значительное увеличение ресурса, низкое выделение загрязнений в процессе функционирования и значительная пролонгация работы подшипников без дополнительного смазывания. Подшипники GL полностью взаимозаменяемы с более ранней серией SGL благодаря идентичности габаритных и присоединительных размеров.

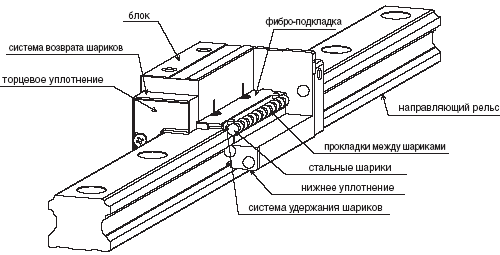

Устройство линейной направляющей

В качестве опции предусмотрено использование фирменного антикоррозионного покрытия, наносимого методом холодной гальванизации. Данное покрытие наносится как на рельс, так и на подшипник, обеспечивая надежную и хорошо зарекомендовавшую себя защиту от коррозии. Линейные направляющие, защищенные таким покрытием, идеально подходят для работы в "чистых комнатах".



Угол контакта шариков во всех указанных типах линейных направляющих составляет 45°. Т.о. грузоподъемность одинакова во всех четырех направлениях (сверху, снизу, справа и слева).

Поскольку шарики расположены так, чтобы улучшить их самоцентрируемость, ошибки, допущенные при монтаже, абсорбируются.



Защита от Загрязнений:
По умолчанию каретки комплектуются торцевыми уплотнениями. Для повышения защищенности от загрязнений предлагаются нижние грязезащитные уплотнения, дополнительные уплотнения, скребки и колпачки для крепежных отверстий на рельсах.



Более подробную информацию Вы найдете в каталогах серии.
