Трехфазные гибридные шаговые двигатели серии 57CSTH350
Базовые характеристики:
- NEMA 23
- Допуск углового шага - 5%
- Максимально допустимая температура - 80°С
- Рабочая температура - -20...+50°С
- Сопротивление изоляции - 100МОм мин. 50 VDC
- Диэлектрическая прочность - 500 VAC / мин.
Описание серий:
| Модель | Шаг,град. | Длина L, мм | Напряжение, В | Сила тока, А | Сопротивление обмотки, Ом | Индуктивность обмотки, m/H | Крутящий момент, кг/см | Кол-во выводов | Инерция ротора Г/СМ2 | Момент инерции г/см | Вес, кг | Диаметр вала, мм | Цена USD, c НДС |
| 57CSTH350A-001 | 1,2 |
42 |
6,8 |
5,2 |
1,3 |
1,4 |
4,5 |
3 |
110 |
300 |
0,45 |
6,35 |
запр. |
| 57CSTH350B-001 | 1,2 |
56 |
3,9 |
5,6 |
0,7 |
1,7 |
9,0 |
3 |
300 |
450 |
0,75 |
6,35 |
запр. |
| 57CSTH350C-001 | 1,2 |
79 |
4,1 |
5,2 |
0,8 |
1,5 |
12,0 |
3 |
480 |
550 |
1,1 |
6,35 |
запр. |
Присоединительные и габаритные размеры:

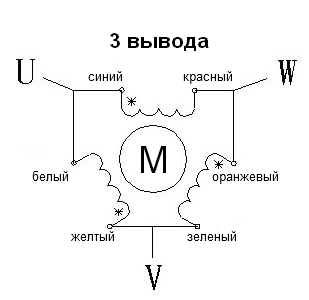

Маркировка выводов:
